VCM（Voice Coil Motor），又叫音圈电机，是一种广泛应用的电子元器件，随着电子元器件的微型化发展，其内部的焊盘尺寸也越来越小，对点锡的工艺要求也越来越高。

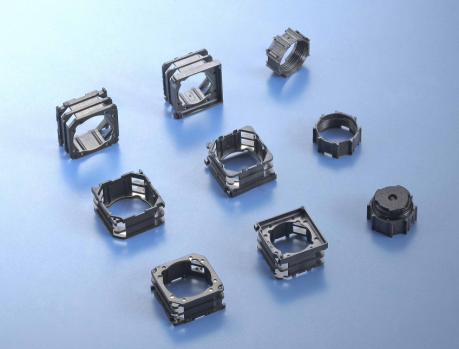

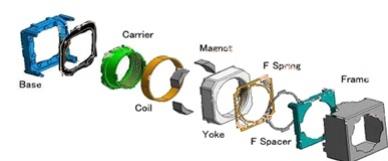

VCM主要由以下几大部件构成：

Shield Case：外壳；

Frame：支架；

Carrier：载体，用于承载镜头；

Coil：线圈，通电产生驱动力矩；

Yoke：导磁，用于固定其他组件；

F.Spacer：前垫片，用于绝缘；

F.Spring：前簧片，用于承载载体，平衡力矩；

Magnet：磁石，产生永久磁场；

B.Spacer：后垫片，用于绝缘；

B.Spring：后弹簧，用于承载载体，平衡力矩；

Base：底座，用于固定部件。

厂商不同，其结构也略有差异，但在VCM线圈与下弹片焊接工艺中，都是需要先将线圈与弹片装配到一起，然后热铆将其固定，通过激光将线圈线头表面的漆包层去除，然后将锡膏涂敷到焊接位置。最后通过高温完成焊接。

普通点锡膏机上锡，焊点一般较大，精度及效率低，随着相关产业微型化的发展，焊点大会占用很大的内部结构，影响后续组装等工艺的进行。为了应对小体积小尺寸锡膏点涂要求，精密点锡膏机得到了更广泛的发展和应用。相比传统的点锡膏方式，精密点锡膏机点涂速度更快，更灵活。

锡友微连精密喷射式点锡膏机重复精度高，搭配CCD视觉系统，准确定位焊点位置，轻松上手，维护简单，配备SPJ1000喷射阀，专门为非接触式锡膏点涂设计，轻松应对VCM制造工艺中焊接点周围有其他阻碍，焊点小等问题。喷射阀通过高速撞针撞击锡膏，锡膏受撞击后快速通过细孔喷嘴，形成微点射流进行非接触点涂，每秒上百点高速喷射速度，节省时间的同时又能保证质量。最小锡膏点径可达350μm，适用于微型化发展，更能应用于数字化，三维组装及柔性化多品种生产场合。
