直线电机三轴点胶机器人 IPP350LM



IPP350LM 桌面三轴机器人XY轴由直线电机直接驱动，采用高精度直线光栅编码器，适用于高速高精度应用，基于先进跨平台软件架构，综合运动控制与视觉定位技术，简易式工艺编程操作，功能强大，可搭载多种工艺模组：喷射阀、螺杆阀、针筒阀、激光锡焊系统等，便于拓展，整体解决方案具有很高的性价比。

产品特点



•  跨平台工艺软件架构
•  视觉自动定位
•  手持平板电脑
•  高性能运动控制系统
•  人性化交互软件
•  额外可选功能模块



典型应用



•  锡膏喷印
•  锡膏点涂
•  激光锡焊
•  柔性电路板装配
•  混合电路板组装
•  多品种生产
•  异形元件焊接固定组装
•  3D 层叠封装
•  电路板返修
•  MEMS 封装

产品规格



桌面机器人 IPP350LM 规格





规格

IPP350LM

  行程范围 (X,Y&Z)

255x300x100 mm

  位置分辨率

0.005 mm

  位置重复精度

±0.01 mm

  最大速度

X/Y:=600 mm/s; Z=250 mm/s

  相机分辨率

0.005 mm

  Z轴负载

3 kg

  工作台负载

7.5 kg

  运动传动系统

伺服步进电机、同步带

  可编辑点锡膏图形

点、线、圆弧、连续轨迹

  软件功能

视觉定位及检测、批量修改、数组复制、自动圆角、高度检测、CAD导入、Jet on the fly

  外形尺寸(L/W/H)

540x450x525 mm

  可选配配置

激光测高、针头位置校正、喷嘴清洗

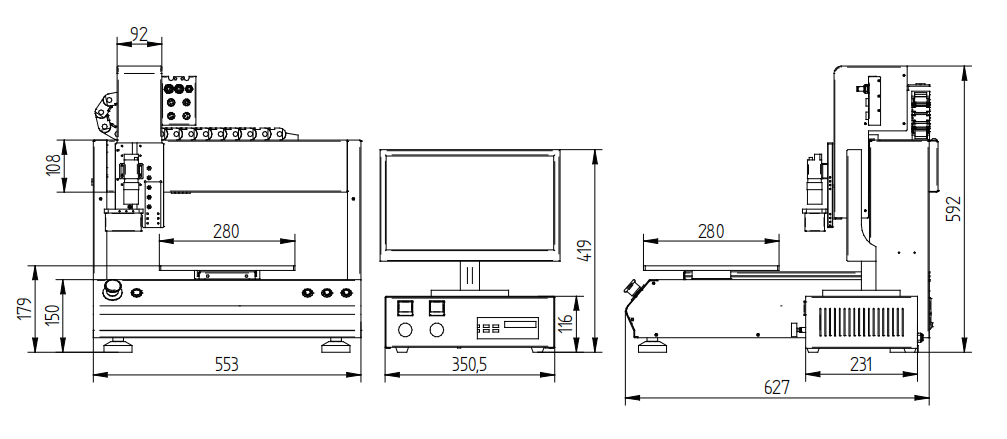

产品尺寸










IPP350LM 桌面三轴机器人尺寸



技术资料





















软件功能



•  视觉自动识别
•  Mark 点定位
•  视觉示教编程
•  针头示教编程
•  模板式（模块化）编程
•  点涂与激光锡焊混合作业
•  激光测高补偿
•  针头自动校正
•  喷嘴清洁功能
•  喷嘴温控功能
